CÁC BƯỚC CỦA QUY TRÌNH LẮP ĐẶT HỆ THỐNG AHU

CÁC BƯỚC CỦA QUY TRÌNH LẮP ĐẶT HỆ THỐNG AHU
Khi lắp đặt AHU chúng ta phải đảm bảo yêu cầu về độ chịu lực của sàn kỹ thuật. Quạt AHU nên lắp đặt lò xo chống rung cho thiết bị để giảm độ rung từ AHU truyền tải ra ngoài, tạo lên tiếng ồn không mong muốn.
CÁC BƯỚC LẮP ĐẶT HỆ THỐNG AHU

Các bước lắp đặt hệ thống AHU gồm:

ớc 1: Định vị các vị trí lắp đặt AHU

Hệ thống khung treo đỡ các AHU được gia công và lắp đặt tùy theo khối lượng cụ thể của từng AHU

Thiết bị phải được đặt trên nền bằng phẳng và nền phải cao hơn mặt bằng của phòng máy.

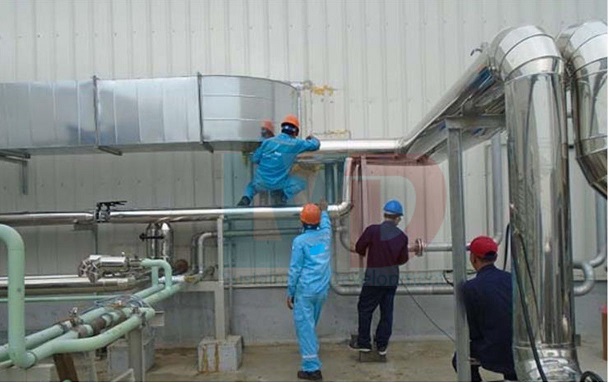

Bước 2: Kết nối lắp đặt AHU với ống gió

Khi kết nối từ AHU với ống gió chúng thường được kết nối qua đầu nối mềm. Đầu nối mềm có tác dụng giảm rung chấn từ AHU truyền trực tiếp vào hệ thống thông gió. Các đầu nối yêu cầu được bọc cách nhiệt đảm bảo cho việc không bị đọng sương hay thất thoát nhiệt ra ngoài.

Bước 3: Kết nối lắp đặt AHU với CDU hoặc Chiller

AHU là thiết bị sử dụng nhiệt chúng được kết nối với bộ máy nén dàn ngưng hay chính là bộ CDU ( dàn nóng). Chúng được lắp đặt kết nối với nhau bởi ống đồng để dẫn môi chất làm lạnh cho AHU.

Còn đối với AHU kết nối với Chiller thì người ta thường dùng ống thép hoặc ống PPR. Bởi vì đường ống này có nhiệm vụ chuyển tải nước lạnh thừ Chiller qua AHU.

Khi lắp máy này cần chú ý về độ ngang bằng của AHU, PAU, FCU đảm bảo không bị nghiêng (sẽ ảnh hưởng đến hoạt động của các chi tiết động sau này như motor, quạt, …)

Hiệu chỉnh lò xo chống rung (nếu có) để đảm bảo AHU cân bằng.

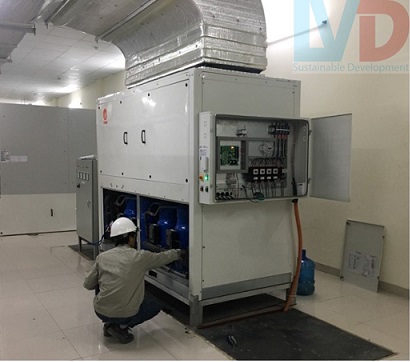

Bước 4: Kết nối AHU với  tủ điều khiển AHU

Hệ thống điều khiển AHU hay còn gọi là tủ điều khiển AHU. Có mục đích điều khiển các thiết bị trong AHU như quạt, Hearter, van để điều chỉnh nhiệt độ và độ ẩm trong phòng.

Tủ điều khiển AHU ta thường dùng bộ điều khiển DDC, hoặc PLC để điều khiển AHU. Ngoài ra tủ còn được tích hợp hệ thống SCADA để giám sát điều khiển từ xa bằng máy tính hay web server.

Bước 5: Kết nối đường thoát nước ngưng cho AHU

Ống thoát nước lắp đặt cho máy AHU luôn bắt buộc phải có bẫy nước để ngăn chặn không khí từ bên ngoài thâm nhập vào trong phòng qua đường ống thoát nước. Ở cuối đường ống thoát nước cần có lưới lọc để ngăn côn trùng và động vật chui vào ống thoát nước gây nghẽn, hoặc làm cho nước ngưng không kịp thoát ra ngoài gây tràn vào trong khoang máy AHU.

Đảm bảo đường ống xả nước ngưng ở phần dưới của thiết bị xử lý không khí kết hợp phải có nút bịt kín nước và được kết nối với đường ống bên ngoài.

Bước 6: Kiểm tra vận hành và chạy thử AHU

Đảm bảo kết nối giữa các bộ phận chức năng của thiết bị xử lý không khí kết hợp phải chặt chẽ toàn bộ phải thẳng, cửa kiểm tra phải mở linh hoạt và đường nước không bị chặn

Kiểm tra tình trạng máy.

Kiểm tra nguồn điện.

Kiểm tra điều kiện an toàn khi vận hành nghiệm thu và bàn giao đưa vào sử dụng.

Nơi nhận lắp đặt vận hành AHU uy tín, chất lượng.

Công ty TNHH đầu tư và phát triển LVD là đơn vị cung cấp các dịch vụ về lắp đặt, vận hành, bảo trì bảo dưỡng, sửa chữa những vấn đề liên quan đến hệ thống AHU. Đã có nhiều năm kinh nghiệm trong lĩnh vực AHU cho hệ thống phòng sạch, nhà máy, xí nghiệp. Chúng tôi tự tin mang đến cho quý khách hàng những dịch vụ chất lượng nhất.

- Đội ngũ kỹ thuật chuyên nghiệp, sáng tạo, nhiệt huyết với công viêc

- Các máy móc hiện đại, kỹ thuật tiên tiến trong thiết kế lắp đặt

- Có hướng dẫn chi tiết vận hành máy móc, đội ngũ chăm sóc giải đáp hỗ trợ kỹ thuật cho khách hàng 24/7

- Chế độ bảo trì bảo dưỡng trọn đời cho máy móc AHU

Quý khách hàng có như cầu lắp đặt, bảo dưỡng hệ thống AHU hãy tinmf đến với LVD để được phục vụ. Điện thoại: 0906 842624
