Cấu tạo của một đồng hồ chênh áp suất cho phòng sạch đạt GMP ISO HACCP

Cấu tạo của một đồng hồ chênh áp suất cho phòng sạch đạt GMP ISO HACCP
Cấu tạo của một đồng hồ chênh áp suất cho phòng sạch đạt GMP ISO HACCP, từ đó lắp đặt một cách đúng để đồng hồ đạt yêu cầu theo thiết kế, cách căn chỉnh hiệu chuẩn đồng hồ chênh áp.
Đồng hồ chênh áp suất phòng sạch

1. Giới thiệu về đồng hồ đo chênh áp phòng sạch

Hiện nay ở các phòng sạch đang ngày càng được sử dụng theo những quy chuẩn bắt buộc. Nhất là trong những nhà máy sản xuất linh kiện điện tử, dược phẩm,..thì tiêu chuẩn phòng sạch càng được theo dõi và giám sát chặt chẽ hơn. Từ đó cũng đảm bảo các vi khuẩn gây hại từ bên ngoài môi trường không xâm nhập vào được.

Ngoài ra, các nhà máy sản xuất thực phẩm, nước giải khát cũng được giám sát theo dõi các thông số củaphòng sạch. Trong đó áp suất là một yếu tố quan trọng để đánh giá chất lượng phòng sạch đang hoạt động

Đồng hồ đo chênh áp suất phòng chính là đồng hồ đo áp suất để sử dụng so sánh áp suất ở 2 nơi khác nhau. Qua sự chênh lệch về mặt áp suất, người ta có thể đo được lưu lượng dòng không khí, áp suất dương hay âm của một phòng sản xuất, phòng mổ để từ đó cài đặt công suất thiết bị HVAC cho phù hợp

2. Hình ảnh của đồng hồ đo chênh áp phòng sạch

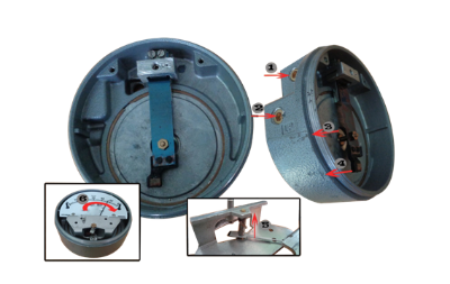

3. Cấu tạo đồng hồ chênh áp

Đồng hồ chênh áp được cấu thành từ những bộ phận sau:

  1.  HP: Cổng kết nối áp suất cao
  2.  LP: Cổng kết nối áp suất thấp
  3. Nam châm
  4. Bộ phận cảm biến
  5. Thanh truyền động
  6.  Kim đồng hồ
  7. Gờ cảm ứng với nam châm

Hình ảnh: Cấu tạo đồng hồ chênh áp

4. Nguyên lý làm việc của đồng hồ chênh áp phòng

Khi áp suất ở phần cao áp (mũi tên số 1) cao hơn áp suất ở phần áp thấp (mũi tên số 2), tấm màng cao su di chuyển theo chiều mũi tên số 3, thông qua thanh truyền động làm cho nam châm di chuyển theo chiều mũi tên số 4, thông qua gờ cảm ứng làm cho kim đồng hồ xoay theo chiều mũi tên số 6

Chú ý:

  • Vì độ chênh áp của phòng sạch rất thấp, từ 10 – 15 Pa, do đó các bộ phận cảm biến cũng như kim đồng hồ rất nhạy.
  • Đồng hồ chỉ cho giá trị chính xác nhất khi đồng hồ được lắp đặt theo phương thẳng đứng.
  • Trong trường hợp sau khi lắp đặt, kim đồng hồ không nằm ở mức 0 Pa mà bị lệch đi, bạn cần chỉnh kim về vị trí 0 thông qua vít Zero reset trên đồng hồ...

5. Các thông số cần biết khi lựa chọn đồng hồ chênh áp

  • Thang đo – Dải đo (Range): Để lựa chọn được đồng hồ đo chênh áp với thang đo. trước hết chúng tôi phải biết trước được áp lực lớn nhất (Max) là bao nhiêu. Thông qua mức áp suất đó, chúng ta sẽ căn cứ vào các dải đo có sẵn từ nhà sản xuất.

Chẳng hạn như: Yêu cầu về mức áp suất cực đại đạt 40mm H2O. Bạn cần phải lựa chọn về dải đo cho đồng hồ đo áp suất từ 0 – 50mm H2O hoặc 0 – 60mm H2O.

  • Lưu chất đo: (Fluid): Lưu chất cần đo có thể sẽ là chất lỏng, nước, khí nén, dung dịch axit, bazo, dầu,… Việc biết được dòng môi chất sử dụng sẽ giúp chúng ta dễ dàng lựa chọn vật liệu tạo nên đồng hồ. Qua đó sẽ tiết kiệm được nhiều chi phí khi dùng.

Chẳng hạn như: Loại đồng hồ đo chênh áp phòng sạch dạng ống bourdon. Và vật liệu ống bourdon được làm bằng inox, đồng thau. Tuy nhiên, nếu như môi chất sử dụng là dung dịch axit hoặc bất kỳ dung dịch ăn mòn khác, chúng ta cần phải lựa chọn chất liệu phù hợp với từng lưu chất. Tránh trường hợp đồng hồ đo áp suất bị ăn mòn ngay khi mới lắp đặt và gây ảnh hưởng, nguy hiểm từ người sử dụng thiết bị.

  •  Chân kết nối  (Connection): Có các loại chân kết nối ren 14, 17, 21mm (cũng tương đương với NPT ¼”,1/2” hoặc ¾”) với kiểu lắp ren. Còn với kích thước từ DN40 trở lên sẽ có kiểu lắp đặt dạng mặt bích. Qúy khách hàng cần biết chính xác thông tin này. Vì nếu không may không thể lắp vừa với thiết bị có sẵn sẽ gây tốn kém chi phí.l
  • Kích thước mặt đồng hồ:  Thông số này cũng không quá quan trọng lắm. Nhưng việc để biết chính xác và giúp cho quá trình lắp đặt tại các vị trí trên cao, xa vẫn có thể quan sát chính xác được áp lực cần đo sẽ tốt hơn. Đồng thời, sản phẩm cũng giúp người dùng tiết kiệm tối đa chi phí. Bởi mặt đồng hồ hiển thị càng lớn thì giá sẽ càng cao.
  • Độ chính xác (Accuracy): thông thường tại các nhà máy sản xuất, các đồng hồ đo áp suất chênh ở đầu bơm mà không cần yêu cầu về độ chính xác quá lớn. Các loại đồng hồ đo áp suất bình thường trên thị trường vẫn có thể đáp ứng tốt. Tuy nhiên, quý khách hàng cũng nên cần biết thêm về thông số này, vì có 1 số trường hợp sẽ yêu cầu về độ chính xác mà bản thân không thể hiểu được. Nên biết thêm thông tin để đáp ứng vẫn sẽ tốt hơn.
  • Nhiệt độ môi chất (Open temperature): Thông số này thường ít được quan tâm. Bởi lưu chất thông thường sẽ có nhiệt độ không vượt quá 80 độ C. Và hầu hết các vật liệu chế tạo nên đều có khả năng chịu được mức nhiệt độ này. Tuy rằng trong trường hợp đặc biệt với mức nhiệt độ lưu chất cao vượt ngưỡng 80 độ C. Vì thế, việc lựa chọn vật liệu phù hợp chính là yếu tố sẽ quyết định hàng đầu.
